Очень сложный мегатрансформер. 1 работа. Помогите!

[Александра Петрова 0]

Очень буду благодарна за любую подсказку!

Что я хочу сделать: стол-трансформер с использованием 2 механизмов трансформации.

 Стол будет находиться вот на такой опоре - фото 6, последний.

НО!

На этой опоре будет находиться 2 скрепленные столешницы вот такими штуками  на 1 фото (4 шт.) простите, не знаю как называется)))

Столешницы разной толщины - 160 и 220, но обе цвета венге. Это сделано для того, чтобы наклеить плитку на одну сторону столешницы 160 и таким образом получить из нее столешницу 220 за счет толщины плитки. Это в свою очередь необходимо, чтобы толщина обоих столешниц была одинакова, когда за счет этих петель я буду ее раскрывать и превращать стол из 70х120 в 140х120.



УВАЖАЕМЫЕ ЗНАТОКИ! А ТЕПЕРЬ ВОПРОС:

Можно ли в итоге получившиеся у нас 220 столешницы "посадить" на крепления для 160 (крепления на 1 фото) за счет того, что отверстия для крепления делать не по центру высоты столешницы????



Далее:

1 сторону я выкладываю плиткой (под интерьер кухни). В разложенном состоянии столешница становится цвета венге (под интерьер комнаты для застолий и дебоша). Но вот незадача - у меня остается около 5 мм от края плитки до края стола для того, чтобы сделать какую-либо кромку или переход к кромке. Не затиркой же это делать? Хочется сделать красивую кайму, но чтобы она не мешала крошки со стола вытирать, чтобы она была плавным переходом от плитки к краю стола. КАК? ИЗ ЧЕГО? ХЕЛП!!!



Товарищи! Это мой "декретный проект" )) Первый! И надеюсь не последний! Помогите! Потом выложу - что у нас с вами получилось)))

[lexanbbb 5]

кто-то писал про такие петли в темах про столы-трансформеры. их вырывает из дсп

[ВладиславК 1 155]

Единственное, что могу сказать точно, что "этих штук" хватит на один раз при такой массе столешки. С таким же успехом можно верёвочкой их связать. Я один раз сделал, две ламинатины 800х800 на таких соединениях не держатся.

[zerok 430]

Не, такая петля плохая.  А другая петля в связи с плиткой - наверное не подойдет. Разве что прикручивать на поверхность и плиткой обклеивать.  Все равно фигня получится.

[ВладиславК 1 155]

Где такой механизм можно купить? :)



[zerok 430]

Где такой механизм можно купить? :)



Наверное она на готовый стол собралась плитку лепить.

Кстати есть близкие фото этого механизма. Подруга купила себе стол. Уже нафотографировала немножко, когда в гостях была.

[Александра Петрова 0]

Наверное она на головый стол собралась плитку лепить.

Кстати есть близкие фото этого механизма. Подруга купила себе стол. Уже нафотографировала немножко, когда в гостях была.

Неа. Я живу в Перми. И у нас тут есть умельцы. Варят они такие механизмы в гаражах судя по всему))) Цена вопроса 6500. Это продают в конторе которая занимается мебелью под заказ. Я вот мечтаю найти прямой контакт с таким умельцем. Выглядит механизм конечно не как на картинке и на сварочные швы лучше не смотреть... но... мне сойдет ))

[Александра Петрова 0]

Единственное, что могу сказать точно, что "этих штук" хватит на один раз при такой массе столешки. С таким же успехом можно верёвочкой их связать. Я один раз сделал, две ламинатины 800х800 на таких соединениях не держатся.





Не, такая петля плохая.  А другая петля в связи с плиткой - наверное не подойдет. Разве что прикручивать на поверхность и плиткой обклеивать.  Все равно фигня получится.





кто-то писал про такие петли в темах про столы-трансформеры. их вырывает из дсп

 А что делать то???? Чем их фигануть?

[Александра Петрова 0]

Наверное она на готовый стол собралась плитку лепить.

Кстати есть близкие фото этого механизма. Подруга купила себе стол. Уже нафотографировала немножко, когда в гостях была.

и простите как же на готовый лепить? одна столешница будет выше другой???

[Александра Петрова 0]

Единственное, что могу сказать точно, что "этих штук" хватит на один раз при такой массе столешки. С таким же успехом можно верёвочкой их связать. Я один раз сделал, две ламинатины 800х800 на таких соединениях не держатся.

А если на 8 штук посадить? Или это не поможет?

[zerok 430]

А если на 8 штук посадить? Или это не поможет?



Очень большой рычаг приходится на эту маленькую финтифлюшку.



Можете на рояльную прицепить - раз вам внешний вид не важен.

[ВладиславК 1 155]

Добавьте 2 таких по бокам:



http://www.mebelshiku-u.ru/index.php?productID=222

[Александра Петрова 0]

Очень большой рычаг приходится на эту маленькую финтифлюшку.



Можете на рояльную прицепить - раз вам внешний вид не важен.

Что значит "большой рычаг"? всмысле много будет этих петель понатыкано - некрасиво? Я малость блонд, плюс глубоко не мебельщик)))) простите, туплю. А рояльную я посмотрела - я так понимаю она внутри между двух столешниц прикручивается? Она вообще не айс... некрасиво будет вовсе(((

[Александра Петрова 0]

Добавьте 2 таких по бокам:



http://www.mebelshiku-u.ru/index.php?productID=222

Думаете поможет? У меня есть столик на таких петлях для кемпинга давно покупали... он легкий, из фанеры и алюминиевого профиля - так и то на пару раз данной конструкции хватило...

[ВладиславК 1 155]

У меня столешка шпонированная ещё в ссср на 2х таких, полёт нормальный уже лет 20. Может металл конечно покрепче...

[zerok 430]

Думаете поможет? У меня есть столик на таких петлях для кемпинга давно покупали... он легкий, из фанеры и алюминиевого профиля - так и то на пару раз данной конструкции хватило...

Владислав дело говорит.



Только у меня есть сомнения в сочетаемости двух видов петель. У них траектория то одинаковая?

[ВладиславК 1 155]

Владислав дело говорит.



Только у меня есть сомнения в сочетаемости двух видов петель. У них траектория то одинаковая?



Эт я не подумал! :)



Но одни эти втулки с соединением может и удержат, если их будет штук десять в ряд.

У них есть ещё одна засада, это смерть колготкам и ногам...

Я последние столики делал со скруглёнными углами, племянник стукнулся об угол первого и кромка 2 мм. была слабым утешением.  И кстати эти ломберные петли тоже опасны для детей.

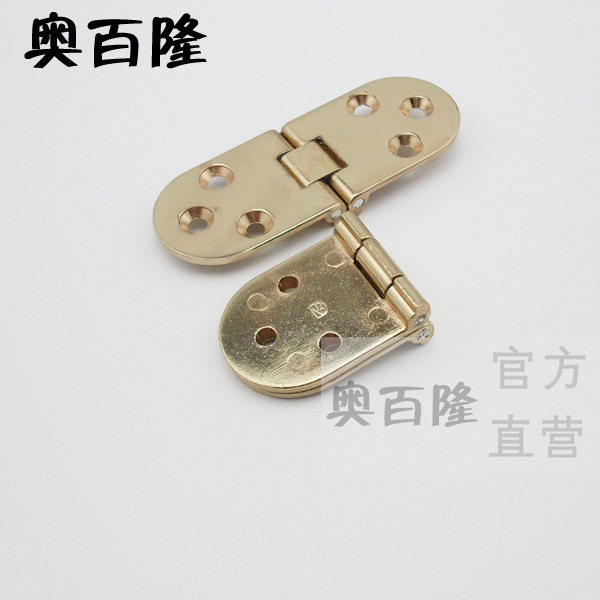

Я купил специальные петли для складывающихся столешек, которые и должны быть на этих столешках, у них оказалась хитрая фрезеровка посадочного места и это в конец отбило у меня желание связываться с трансформерами.

[Александра Петрова 0]

Эт я не подумал! :)



Но одни эти втулки с соединением может и удержат, если их будет штук десять в ряд.

У них есть ещё одна засада, это смерть колготкам и ногам...

Я последние столики делал со скруглёнными углами, племянник стукнулся об угол первого и кромка 2 мм. была слабым утешением.  И кстати эти ломберные петли тоже опасны для детей.



Я купил специальные петли для складывающихся столешек, которые и должны быть на этих столешках, у них оказалась хитрая фрезеровка посадочного места и это в конец отбило у меня желание связываться с трансформерами.

Даже не думала, что все так сложно... Спасибо!

[zerok 430]

Эт я не подумал! :)



Но одни эти втулки с соединением может и удержат, если их будет штук десять в ряд.

У них есть ещё одна засада, это смерть колготкам и ногам...

Я последние столики делал со скруглёнными углами, племянник стукнулся об угол первого и кромка 2 мм. была слабым утешением.  И кстати эти ломберные петли тоже опасны для детей.



Я купил специальные петли для складывающихся столешек, которые и должны быть на этих столешках, у них оказалась хитрая фрезеровка посадочного места и это в конец отбило у меня желание связываться с трансформерами.



Если их будет 10 штук в ряд - столешница тупо расколется по плоскости :)



Мои петли меня устраивают. Да фрезеровка у них, но можно присобачиться. Особенное если сверло фоснера купить на необходимый радиус. Но они девушке не подойдут у них глубина примерно на размер плитки. Это получается прикрутить петлю поверх столешницы и обложить плиткой. Чет я не уверена, что оно так будет держаться.





На мою столешницу из 15 мм фанеры 2 части 120х80 у меня таких петель три.

Так что прикидываейте вес сами.

[zerok 430]

Что значит "большой рычаг"? всмысле много будет этих петель понатыкано - некрасиво? Я малость блонд, плюс глубоко не мебельщик)))) простите, туплю. А рояльную я посмотрела - я так понимаю она внутри между двух столешниц прикручивается? Она вообще не айс... некрасиво будет вовсе(((



Рычаг - это сила воздействия на место крепления штукой которую крепим. Представьте размер крыла стола (в купе с весом) и размер этого врезного шпенделя.  Имхо это фактически "гвоздодер" :)

[gamer_74 170]

На стр 40 представлены 3 вида петель у 2-х захват побольше и можно скомбинировать с 3-м видом может что и выдет. :nea:

furn1.pdf

[Александра Петрова 0]

Рычаг - это сила воздействия на место крепления штукой которую крепим. Представьте размер крыла стола (в купе с весом) и размер этого врезного шпенделя.  Имхо это фактически "гвоздодер" :)

Спасибо )))

[Александра Петрова 0]

На стр 40 представлены 3 вида петель у 2-х захват побольше и можно скомбинировать с 3-м видом может что и выдет. :nea:

а у меня пдф ка не открывается ((((

[gamer_74 170]

Зайди на сайт http://pan-invest.com/ поищи пока нет времени подсказать где именно не найдешь маякни во вторник подскажу.

[Александра Петрова 0]

Зайди на сайт http://pan-invest.com/ поищи пока нет времени подсказать где именно не найдешь маякни во вторник подскажу.

http://www.pan-invest.com/index.php?option=products&Itemid=62&task=showCurGoods&id_cat=78&id_goods=1509

 что-то нашла... то ли искала?
